And, Or, Xor 게이트 실험 : 살면서 처음으로 빵판써보기

오늘 논리회로실험 시간에 처음으로 빵판이라는 써보았다. 어릴 때 빵처럼 생겨서 빵판인가라는 생각을 여러번 했었던 단어였는데 그냥 단지 브레드보드여서 빵판이 되었다고 한다.. 교수님께서 중간에 인공지능의 겨울을 이겨낸 다층 퍼셉트론, 교육대학원을 가면 마이스터고등학교 선생님이 될 수 있다.. 등의 이야기를 하셨지만 빠르게 스킵하도록 하자.

이렇게 생긴 친구였다. 회로는 총 3개 7408 7432 7486 각각 And, Or, Xor에 해당하는 것을 주셨다. 그리고 우리가 쓰는 프로그램인 로직웍스에는 생략되었었던 7번 14번 즉 ACC와 GND가 있어 우리는 +,-부분을 통해 꼽아주었다. 주변에서 삐익삐익 소리가 나는데 우리는 안나길래 뭐지 싶었는데 소리나면 합선된 거라 안 나는게 정상이었다고 한다..

교수님께선 여기저기 합선 이슈로 시간이 없다고 and랑 or만 한다하셨는데 시간이 남아 심심해서 3개 다 해봤다 결국엔 1,2,3이 각각 A,B,A(논리)B가 되는 구조였기에 진리표를 생각하며 해보았다.

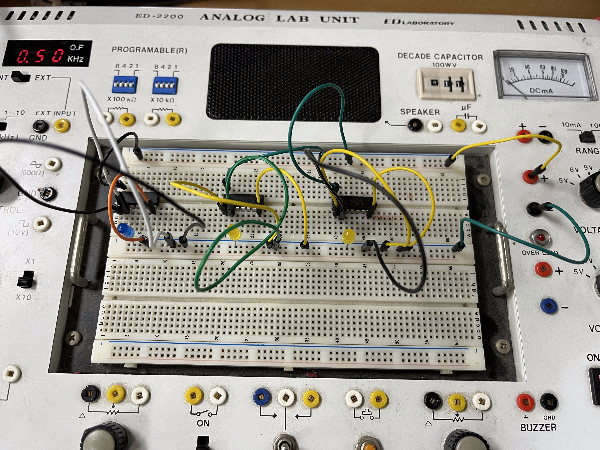

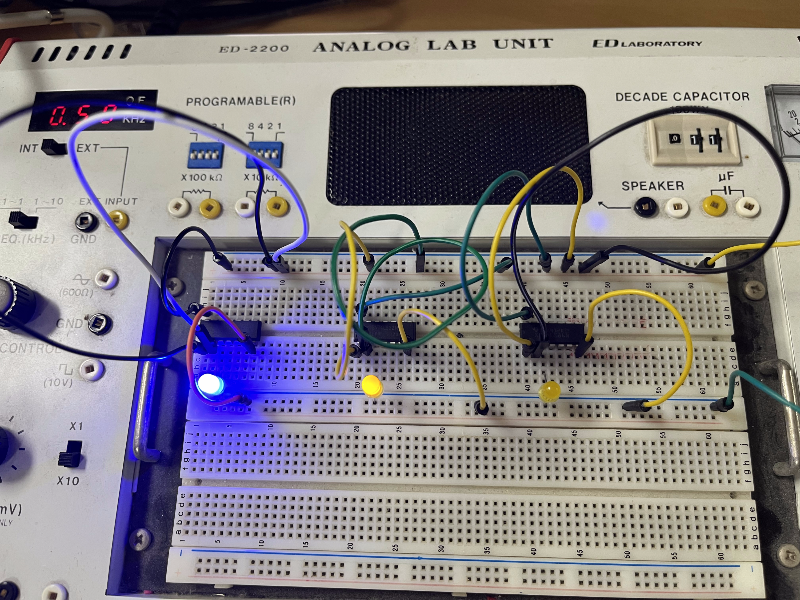

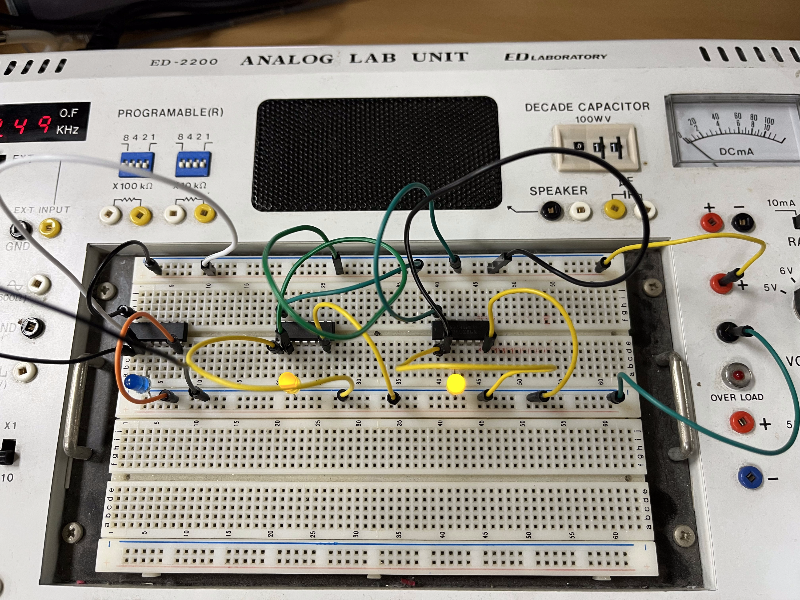

이미지는 위에서 부터 차례대로 A,B 값에 01, 11, 10에 해당하는 것으로 해본 것이고 우리가 알던 것처럼. 진리표에 따라 LED 등이 점등되는 것을 확인할 수 있었다.
